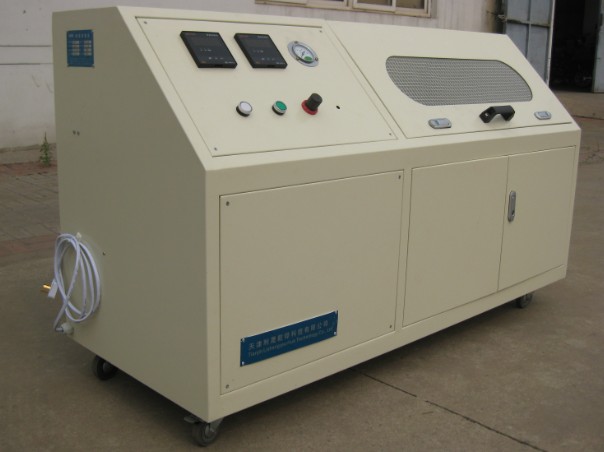

氣瓶水壓爆破試驗機介紹
2017-07-28 18:22:02點擊：
一、水壓爆破試驗機概述
上海衛彤液壓機電設備有限公司生產的氣瓶爆破水壓試驗機主要用于檢測CNG氣瓶、LPG氣瓶、消防氣瓶、無縫鋼
瓶、復合氣瓶、呼吸氣瓶、滅火器筒體、蓄能器等鋼制或復合材料類容器的爆破強度試驗、最大變形量測試。公
稱容積為0.4L~3000L的鋼質無縫氣瓶、焊接氣瓶 、鋁合金無縫氣瓶和纏繞氣瓶的水壓爆破試驗�？蓪崟r顯示實
驗檢測的壓力曲線，用水量曲線，并輸出實驗報告。滿足實驗標準
水爆破試驗機的參考標準：
·GB 15385 氣瓶水壓試驗爆破方法
·GB 4351 手提式滅火器
·GB 81095推車式滅火器
·GB 17258 汽車用壓縮天然氣鋼瓶
·ISO 11439天然氣汽車車載高壓氣瓶
·ISO 9809國際標準鋼瓶
·ECE R110 車輛推進系統用壓縮天然氣
爆破水壓試驗機_氣瓶爆破水壓試驗機技術參數
型號選擇
產品名稱
氣瓶水壓爆破試驗機
產品型號
SUPC_QPBP_60
二、水壓爆破的基本原理
采用優質增壓泵進行高壓水的增壓，通過稱重天平測量水量，傳感器實時采集溫度，實時顯示壓力曲線，進水量
曲線，實驗完畢后保存實驗壓力曲線，計算變形率。
三、 爆破水壓試驗機_氣瓶爆破水壓試驗機的技術參數
·壓力檢測范圍：0～20MPa（低壓），0~60MPa（中壓）0~100MPa（中高壓），0~150MPa。（高壓）。
·恒壓范圍：5%～100%FS
·試驗介質：液體
·介質溫度：常溫 （或者是特定溫度）
·測試工位：1個 （可擴展）
·加壓速率可調節。
·壓力測量精度：±0.5%FS(可選更高精度)·壓力控制精度：±1% FS
·壓力采集頻率：≥1000Hz
·變形量測量方式：稱重、流量計或量筒
·變形量測量精度：±1% FS
·計時范圍：0～999min
·驅動空氣：0.3MPa≤P≤0.8MPa
·電源電壓：AC 380V 50Hz
·外形尺寸：1200*1400*850
實驗壓力：增壓裝置的額定工作壓力不小于氣瓶設計爆破壓力的1.5倍
傳感器精度：0.5%
水量精度：0.5%
壓力表精度：不低于1.6級
溫度測量：0.1℃
四、爆破水壓試驗機_氣瓶爆破水壓試驗機主要包括以下幾個部分：
（1）驅動空氣分系統：優質增壓泵、過濾器等；
（2）供水部分：計量天平，進水閥及附屬閥門管件；
（3）水壓增壓部分：包括優質氣驅液泵、高壓閥門、防震壓力表、 進口傳感器等附件；
（4）數據采集分系統：計算機、數據采集卡、數據采集處理軟件等；
上海衛彤液壓機電設備有限公司生產的氣瓶爆破水壓試驗機主要用于檢測CNG氣瓶、LPG氣瓶、消防氣瓶、無縫鋼
瓶、復合氣瓶、呼吸氣瓶、滅火器筒體、蓄能器等鋼制或復合材料類容器的爆破強度試驗、最大變形量測試。公
稱容積為0.4L~3000L的鋼質無縫氣瓶、焊接氣瓶 、鋁合金無縫氣瓶和纏繞氣瓶的水壓爆破試驗�？蓪崟r顯示實
驗檢測的壓力曲線，用水量曲線，并輸出實驗報告。滿足實驗標準
水爆破試驗機的參考標準：
·GB 15385 氣瓶水壓試驗爆破方法
·GB 4351 手提式滅火器
·GB 81095推車式滅火器
·GB 17258 汽車用壓縮天然氣鋼瓶
·ISO 11439天然氣汽車車載高壓氣瓶
·ISO 9809國際標準鋼瓶
·ECE R110 車輛推進系統用壓縮天然氣
爆破水壓試驗機_氣瓶爆破水壓試驗機技術參數
型號選擇
產品名稱
氣瓶水壓爆破試驗機
產品型號
SUPC_QPBP_60
二、水壓爆破的基本原理
采用優質增壓泵進行高壓水的增壓，通過稱重天平測量水量，傳感器實時采集溫度，實時顯示壓力曲線，進水量
曲線，實驗完畢后保存實驗壓力曲線，計算變形率。
三、 爆破水壓試驗機_氣瓶爆破水壓試驗機的技術參數
·壓力檢測范圍：0～20MPa（低壓），0~60MPa（中壓）0~100MPa（中高壓），0~150MPa。（高壓）。
·恒壓范圍：5%～100%FS
·試驗介質：液體
·介質溫度：常溫 （或者是特定溫度）
·測試工位：1個 （可擴展）
·加壓速率可調節。
·壓力測量精度：±0.5%FS(可選更高精度)·壓力控制精度：±1% FS
·壓力采集頻率：≥1000Hz
·變形量測量方式：稱重、流量計或量筒
·變形量測量精度：±1% FS
·計時范圍：0～999min
·驅動空氣：0.3MPa≤P≤0.8MPa
·電源電壓：AC 380V 50Hz
·外形尺寸：1200*1400*850
實驗壓力：增壓裝置的額定工作壓力不小于氣瓶設計爆破壓力的1.5倍
傳感器精度：0.5%
水量精度：0.5%
壓力表精度：不低于1.6級
溫度測量：0.1℃
四、爆破水壓試驗機_氣瓶爆破水壓試驗機主要包括以下幾個部分：
（1）驅動空氣分系統：優質增壓泵、過濾器等；
（2）供水部分：計量天平，進水閥及附屬閥門管件；
（3）水壓增壓部分：包括優質氣驅液泵、高壓閥門、防震壓力表、 進口傳感器等附件；
（4）數據采集分系統：計算機、數據采集卡、數據采集處理軟件等；
